VRATNI SISTEM D77

Vratni sistem s še izboljšano energetsko učinkovitostjo

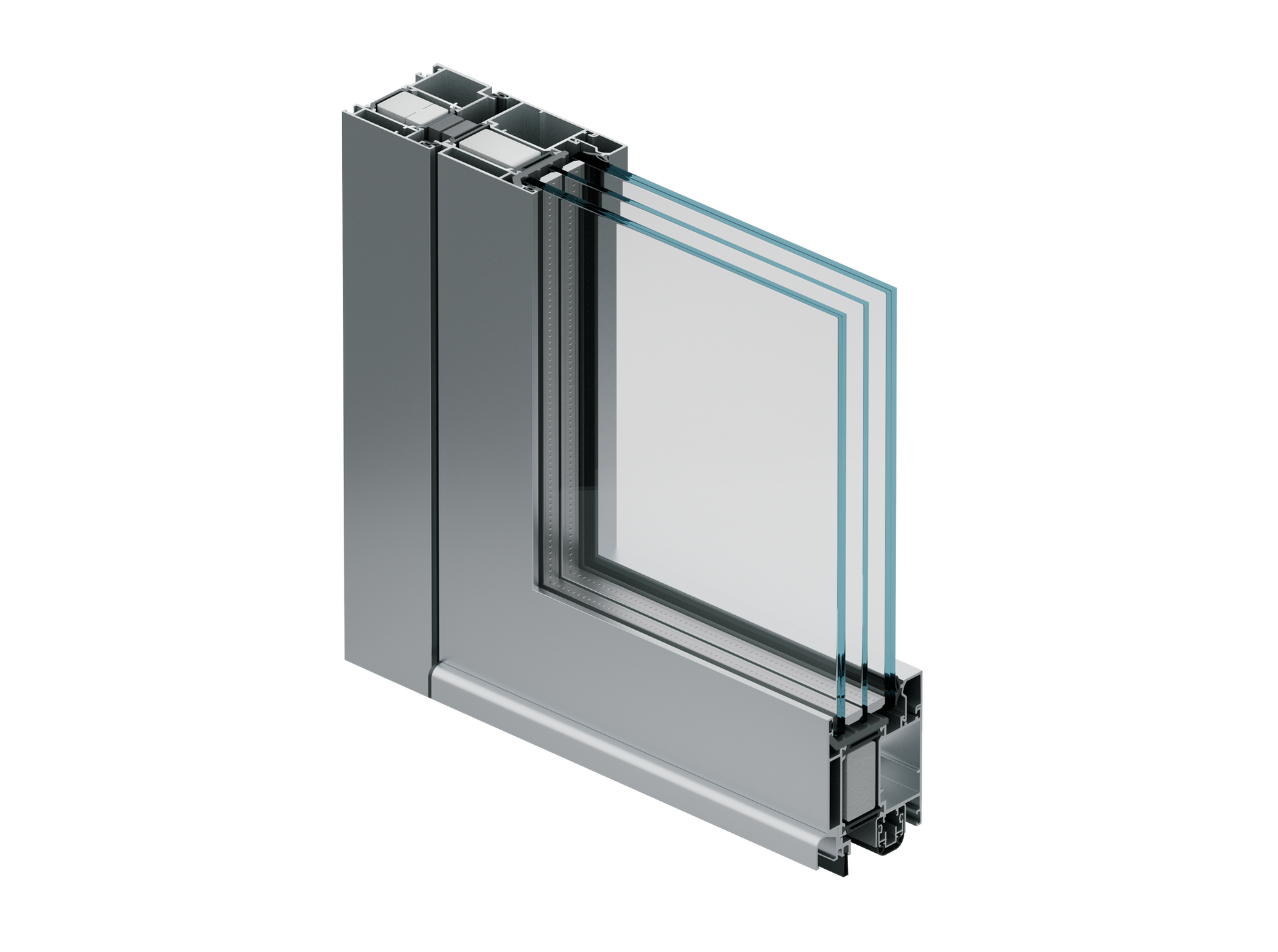

Aluk D77

AluK D77 je sistem profilov in okovja, namenjen izdelavi visokokakovostnih termično izoliranih vhodnih vrat z izboljšanimi toplotnimi lastnostmi.

Omogoča izdelavo enokrilnih ali dvokrilnih vrat z notranjim ali zunanjim odpiranjem ter integracijo avtomatskega mehanizma ali uporabo znižanega praga.

Enotna oblika notranjega in zunanjega dela profila zagotavlja moderen in minimalističen videz vhodnih vrat.

Komplanarni profili
Preprečuje bimetal efekt
Protivlomni sistem
Postavitev na evakuacijske poti
Zunanja ali notranja montaža tečajev
Nosilnost tečajev 180 kg

ZMOGLJIVOSTI

Toplotna prehodnost: Uw 0,85 W/m2K (trojna zasteklitev)
Toplotna prehodnost: Uw 1.21 W/m2K (dvojna zasteklitev)
Prepustnost zraka: Razred 3
Vodotesnost: Razred 2B
Odpornost proti vetru: Razred C5
Zvočna izolativnost: do 44dB
Protivlomni razred RC2

DIMENZIJE

Širina okvirja: 77 mm
Širina krila: 77 mm
Maksimalna višina: 3000 mm
Maksimalna širina: 1500 mm
Maksimalna teža: do 180 kg
Debelina stekla: 24 - 62 mm

Več kot 140 možnih barv in obdelav

BARVANJE

KONFIGURACIJE

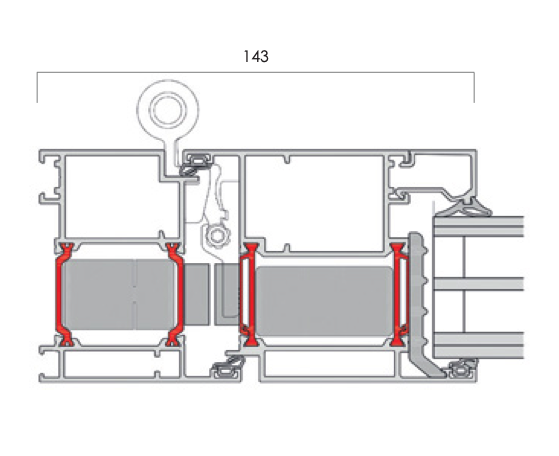

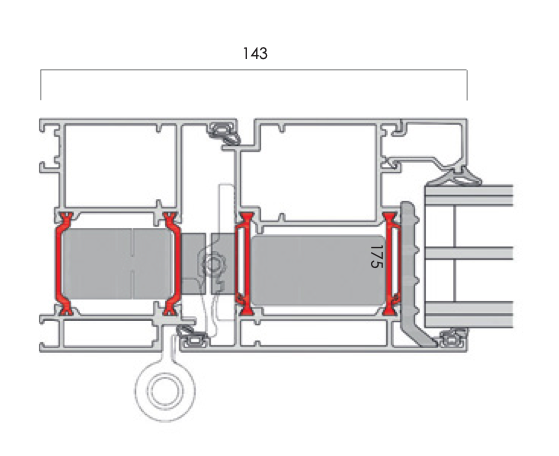

PREREZI

DOKUMENTI

Popis Aluk D77
Sistem ALUK D77 za izdelavo vrat z izboljšanimi termičnimi lastnostmi.
Globina profilov je 77mm. Okovje je sistemsko.
V postavkah opisanih v nadaljevanju je zajeta izdelava, dobava in montaža ALU elementov stavbnega pohištva.
Vsi elementi morajo biti izdelani po navodilih proizvajalca ter skladni s SIST EN 14351-1 za pridobitev CE znaka.
Vgrajeno stavbno pohištvo mora ustrezati kriterijem Tehnične smernice o učinkoviti rabi energije TSG-1-004:2010.

Površinska obdelava profilov mora imeti pri prašnem barvanju certifikat ""QUALICOAT"", pri eloksiranju certifikat ""QUALANOD"",
pred neugodnimi vremenskimi pogoji, bližini morja in neprimernem ozračju pa certifikat ""QUALICOAT SEASIDE"".

Za alu profile morajo biti izpolnjeni naslednji pogoji:

Zlitina profilov EN AW-6060
Stanje profilov T6
Sestava zlitine profilov po EN 573-3
Mehanske lastnosti profilov po EN 755-2
Tolerance profilov po EN 12020-2

Zahtevane tehnične lastnosti sistema:

Vodotesnost 2B po EN 1027 in EN 12208
Prepustnost zraka razred 4 po EN 1026 in EN12207
Odpornost na udar vetra C5 po EN 12211 in EN 12210
