SISTEM S140

Dvižno-drsni sistem panoramskih sten

AluK S140

Novi sistem AluK S140 združuje zmanjšane vidne dimenzije profilov z odličnimi tehničnimi lastnostmi na področju toplotne in zvočne izolacije, vodotesnosti ter odpornosti proti vetru. Z zmanjšanim okvirjem sistem S140 omogoča do 15 % več steklene površine. Izboljšane tehnične značilnosti in nadgrajen dizajn omogočajo izvedbo drsno-dvižnih in drsnih sten z velikimi steklenimi površinami, ki poleg estetskih zahtev izpolnjujejo tudi sodobne zahteve po energetski učinkovitosti.

ZNAČILNOSTI


  • Razred protivlomne zaščite RC2
  • Izjemno tesnenje za vodo, zrak in veter
  • Višina pragov na tleh samo 25 mm
  • Nosilnost vozičkov največ 420 kg (z dodatnimi vozički)

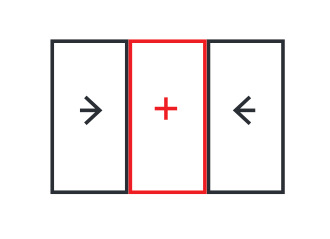

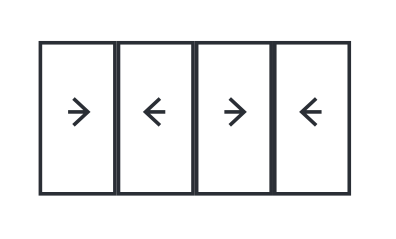

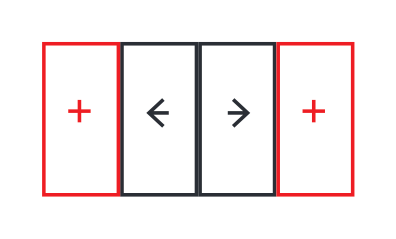

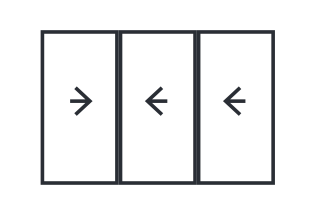

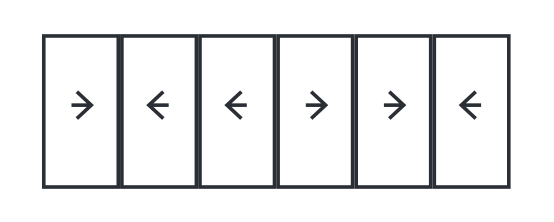

TIPOLOGIJE


  • Sredinski profil s samo 44 mm vidne površine
  • Steklo debeline od 28 do 48 mm
  • En, dva ali trije tiri
  • drsno-dvižna in tudi drsna varianta

Ta vsestranski in celovit sistem je prilagodljiv za vsako vrsto uporabe in je idealen za stanovanjske kot komercialne objekte, vključno z apartmaji, vilami, bolnišnicami, šolami, javnimi objekti, industrijskimi ali komercialnimi stavbami.

ZMOGLJIVOSTI

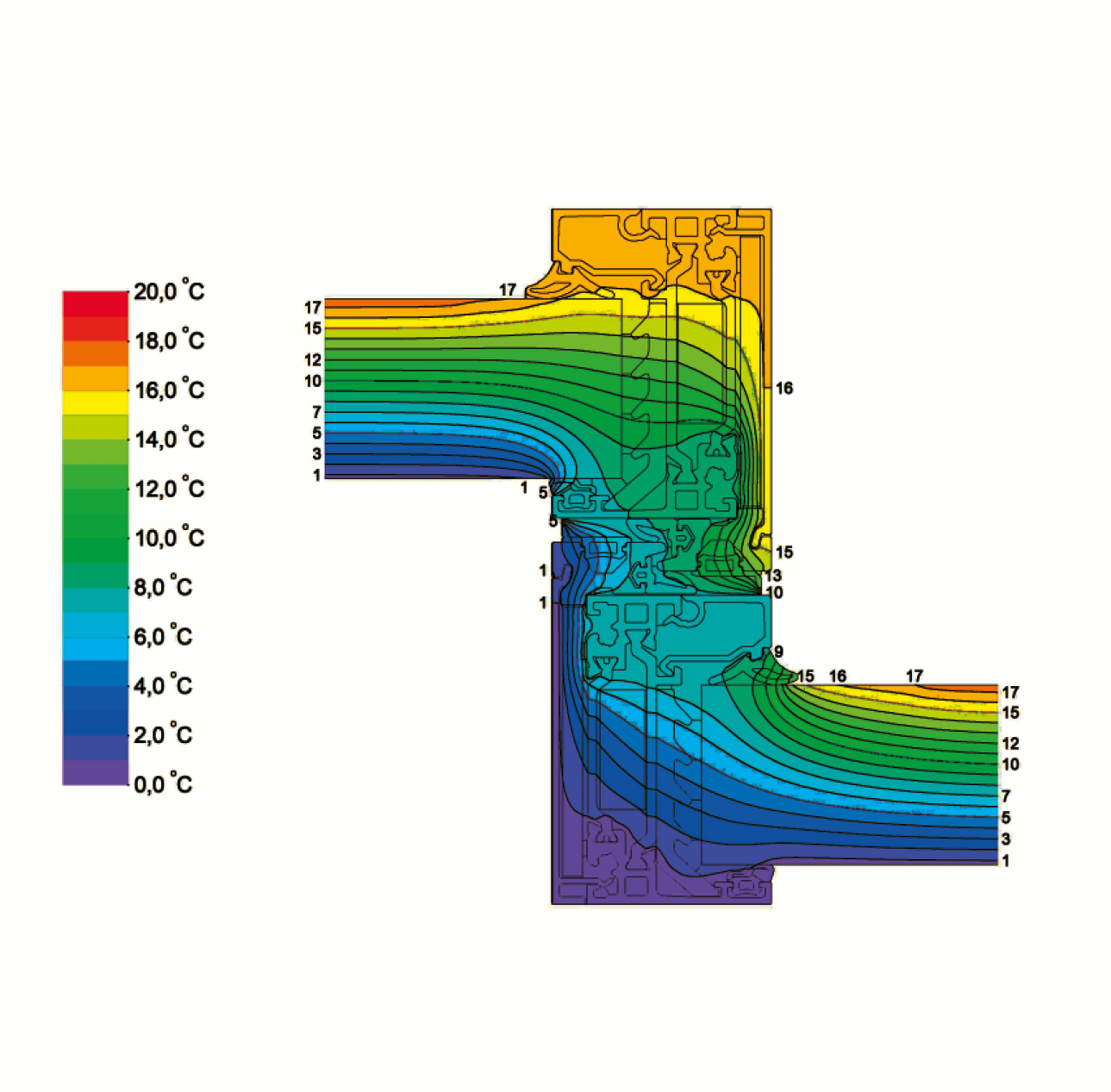

  • Toplotna prehodnost Uw (dvojna zasteklitev): 1.3 W/m2K
  • Toplotna prehodnost Uw (trojna zasteklitev): <1.0 W/m2K
  • Zrakotesnost: 4 (600Pa)
  • Vodotesnost: E900 (900Pa)
  • Odpornost proti vetru: 4(H/300 do 1600Pa)

DIMENZIJE


  • Maksimalna višina: 3000 mm
  • Maksimalna širina: 2500 mm
  • Nosilnost vozičkov: 270 kg (420 kg z dodatnimi vozički)
  • Nosilnost nastavljivih vozičkov: 200 kg
  • Globina fiksnega okvirja: 140 mm
  • Širina centralnega prereza: 44 ali 89 mm
  • Višina praga: 25 ali 43 mm
  • Debelina stekla: 28-48 mm

Več kot 140 možnih barv in obdelav

PREREZI

DOKUMENTI

  • Popis S140

    Drsno dvižni drsni sistem se uporablja za izdelavo drsnih sten. Ima prekinjen toplotni most z izboljšanimi termičnimi lastnostmi.  Okovje je sistemsko.

    V postavkah opisanih v nadaljevanju je zajeta izdelava, dobava in montaža ALU elementov stavbnega pohištva.

    Vsi elementi morajo biti izdelani po navodilih proizvajalca ter skladni s SIST EN 14351-1 za pridobitev CE znaka.

    Vgrajeno stavbno pohištvo mora ustrezati kriterijem Tehnične smernice o učinkoviti rabi energije TSG-1-004:2010.


    Površinska obdelava profilov mora imeti pri prašnem barvanju certifikat ""QUALICOAT"", pri eloksiranju certifikat ""QUALANOD"",

    pred neugodnimi vremenskimi pogoji, bližini morja in neprimernem ozračju pa certifikat ""QUALICOAT SEASIDE"".


    Za alu profile morajo biti izpolnjeni naslednji pogoji:

    • Zlitina profilov EN AW-6060
    • Stanje profilov T6
    • Sestava zlitine profilov po EN 573-3
    • Mehanske lastnosti profilov po EN 755-2
    • Tolerance profilov po EN 12020-2

    Zahtevane tehnične lastnosti sistema:

    • Vodotesnost E900 po EN 1027 in EN 12208
    • Prepustnost zraka razred 4 po EN 1026 in EN12207
    • Odpornost na udar vetra C4 po EN 12211 in EN 12210
